制砂機是我公司引進新的“石打石”破碎機原理及技術，結合國內制砂設備生產方面的實際情況，研制開發出適合國內碎石的設備。它廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。生產建筑用砂、筑路用砂石比較合適。

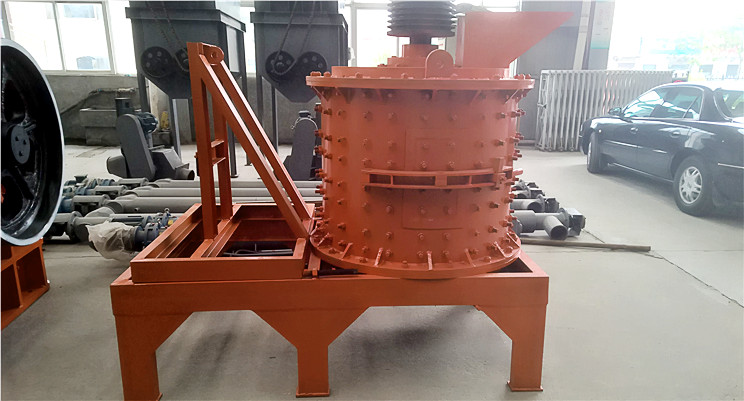

     制砂機生產廠家生產的系列HX型立式制沙機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。


工作原理

       物料由進料斗進入制沙機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。

       這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。


性能優勢

磨損少、經久耐用

制砂過程中，石料能形成保護底層，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，減少了設備及其部件的磨損。

節能顯著、生產成本低

進出料口尺寸可調，可以對物料進行不同程度的破碎，減少能耗，小塊物料經制砂機處理后，即可成為合格的砂石料，無須二次處理，節省成本。

技術獨特、部件耐磨性高

錘頭采用耐磨較高的高猛鋼材質，其抗沖擊性和韌性都非常高，機架都是采用焊接工藝，牢固穩定，避免工作出現大幅度振動，設備整機故障率低，壽命長。

密封良好

密封元件采用了水密封部件，結構合理、緊湊，縮小部件之間的間隙，防止灰塵的進入，渦動腔內部巧妙的氣流循環，粉塵少，噪音小，實現環保綠色生產。

技術參數

相關案例
